Настройка D-Link DIR-100

Широкополосный маршрутизатор с 4 портами LAN + 1 портом WAN

Характеристики

Файлы: Инструкция в pdf на Русском  | Последняя прошивка и полезные утилиты

Инструкция по настройке роутера D-Link DIR-100 D1

Данная интсркукция написана на примере роутера D-Link DIR-100 ver.D1, так же у нас доступна инструкция для D-Link DIR-100 ver. B1

Для того, что бы попасть в веб-интерфейс роутера, необходимо открыть ваш Интернет браузер и в строке адреса набрать 192. 168.0.1, User Name
admin
, Password
оставить данное поле пустым
(при условии, что роутер имеет заводские настройки, и его IP не менялся).

Авторизация на роутере D-Link DIR-100 D1

В целях безопасности рекомендуется сменить заводской пароль.

По умолчанию: Логин admin
, пароль пустой
.

В интерфейсе роутера необходимо зайти во вкладку MAINTENANCE
, меню DEVICE ADMINISTRATION
.

В поле New Password
введите новый пароль.

В поле Confirm Password
повторите новый пароль.

Затем нажмите кнопку Save Settings.

После этого, роутер предложит повторно зайти в его настройки.

Смена заводского пароля на роутере D-Link DIR-100 D1

В интерфейсе роутера необходимо выбрать вкладку сверху SETUP
, в открывшемся списке выбираем INTERNET SETUP
. Нажимаем кнопку Manual Internet Connection Setup

Настройка подключения к Интернет на роутере D-Link DIR-100 D1

  1. В поле My Internet Connection is:
    выберите PPPoE
  2. PPPoEUser Name:
    Ваш логин из договора
  3. Password:
    Ваш пароль из договора
  4. Confirm Password:
    повтор пароля
  5. Нажимаем кнопку Clone MAC Address
  6. MTU:
    1472
  7. Connect mode select
    — режим установки соединения Always-on
    для постоянного подключения
  8. Сохраняем настройки кнопкой Apply
    .

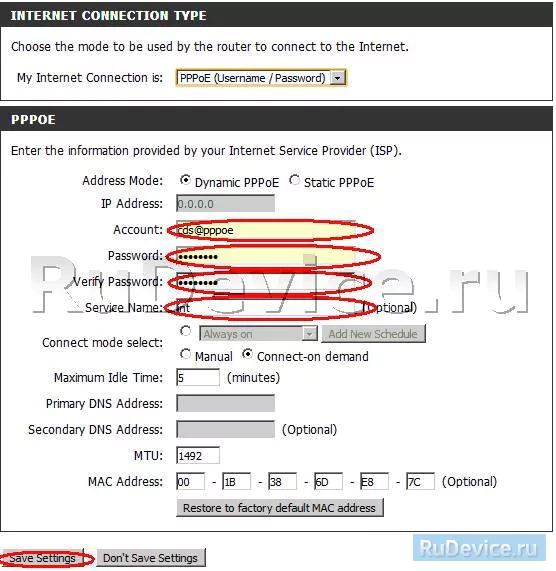

Настройка PPPoE подключения на роутере D-Link DIR-100 D1

  1. В поле My Internet Connection is:
    выберите PPTP
  2. Выберите подключение с динамическим назначением адреса провайдером Dynamic IP
  3. Нажимаете кнопку Clone MAC Address
  4. Server IP/Name
    — IP/Имя сервера провайдера (ppp.lan либо 10.10.3.36)
  5. PPTP Account
    — имя пользователя для авторизации в сети провайдера
  6. PPTP Password
    — пароль для авторизации в сети провайдера
  7. PPTP Confirm Password
    — повторите пароль для авторизации в сети провайдера
  8. Значение MTU
    — 1372
  9. Connect mode select
    — режим установки соединения. Выберите Always
    для постоянного подключения
  10. Сохраняете настройки нажатием клавиши Save Settings

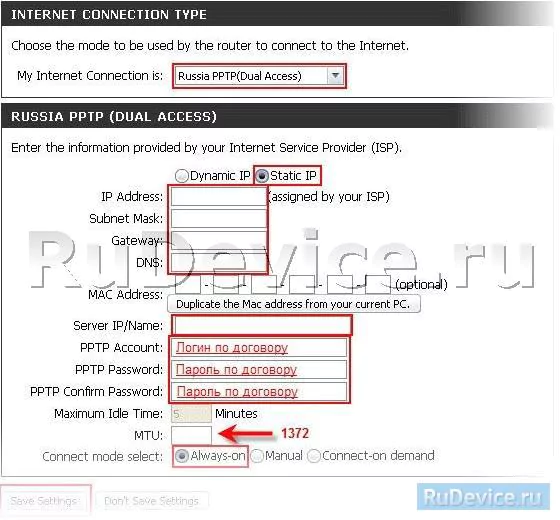

Настройка PPTP (VPN) на роутере D-Link DIR-100 D1

  1. В поле My Internet Connection is:
    выберите PPTP
  2. Ставим точку напротив Static IP
  3. IP Address:
    Вбиваем ваш IP адрес по договору
  4. Subnet Mask:
    Вбиваем маску по договору
  5. Gateway:
    Вбиваем шлюз по договору
  6. DNS:
    Вбиваем DNS вашего провайдера (Ростелеком Омск — 195.162.32.5)
  7. Server IP/Name:
    ppp.lan
  8. PPTP Account:
    Ваш логин из договора
  9. PPTP Password:
    Ваш пароль из договора
  10. PPTP Confirm password:
    Ваш пароль из договора
  11. Auto-reconnect:
    Always-on
  12. MTU:
    1372
  13. Сохраняете настройки нажатием клавиши Save Settings
    .

Настройка PPTP (VPN) на роутере D-Link DIR-100 D1

  1. My Internet Connection is:
    выберите Dynamic IP (DHCP)
  2. Ставим точку напротив Obtain IP Automatically
  3. Нажимаем кнопку Duplicate the Mac address from current PC
  4. Primary DNS Address:
    Вбиваем предпочитаемый DNS вашего провайдера (Ростелеком Омск — 195.162.32.5)
  5. Secondary DNS Address:
    Вбиваем альтернативный DNS вашего провайдера (Ростелеком Омск — 195.162.41.8)
  6. MTU:
    1492
  7. Сохраняете настройки нажатием клавиши Save Settings
    .

NAT при автоматическом получении IP адреса (DHCP) на роутере D-Link DIR-100 D1

  1. My Internet Connection is:
    выберите L2TP Username / Password
  2. Ставим точку напротив Dinamic IP
  3. Server IP/Name —
    Адрес VPN сервера (l2tp.flex.ru)
  4. L2TP Account —
    Имя пользователя / Login
  5. L2TP Password и L2TP Retype Password
    — пароль для доступа в сеть
  6. MTU:
    для нашего типа подключения стандартным является 1460 байт
  7. Далее выбираем опцию «Always-on»
    , что значит «всегда подключен» или же «Connect-on demand»
    , что значит «подключаться по необходимости»
  8. И завершаем все нажатием кнопки «save settings
    » (выше на странице настроек) для сохранения изменений

Настройка L2TP подключения (Билайн) на роутере D-Link DIR-100 D1

После проведения настройки, рекомендуется сохранить их, чтобы в случае возникновения проблем, можно было их восстановить. Для этого необходимо зайти во вкладку Техническое обслуживание (MAINTENANCE)
, меню Сохранение и Восстановление (Save and Restore).

  • Для сохранения текущих настроек роутера необходимо нажать кнопку Save
    (параметр Save Settings To Local Hard Drive
    ). Файл с настройками будет сохранен в указанное место на жёстком диске.
  • Для восстановления настроек настроек из файла, необходимо нажать кнопку Обзор
    , указать путь к файлу с настройками, затем нажать кнопку Upload Settings
    .

Внимание! Нажатие кнопку Restore Device
приведет к восстановлению заводских настроек!

Выберите вкладку VLAN/BRIDGE SETUP;

Настройка IP-TV на роутере D-Link DIR-100 D1

Выберите во вкладке VLAN LIST; configure 5;
.

Настройка IP-TV на роутере D-Link DIR-100 D1

Далее во вкладке VLAN SETTINGS;
последовательно под пунктом Role;
выберите BRIDGE
, под пунктом Name;
введите ip-tv
. Затем под пунктом Interface;
в правой колонке нажмите наPort Internet;
. Теперь Нажмите на те порты, к которым будет подключеноIP-TV
. На скриншоте ниже был выбран Port 4
. Далее нажимаем кнопку Add

Настройка IP-TV на роутере D-Link DIR-100 D1

Во вкладке VLAN LIST;
появится раздел, как показано на скриншоте ниже.

Настройка IP-TV на роутере D-Link DIR-100 D1

Далее во вкладке VLAN SETTINGS;
последовательно под пунктом Role;
выберите WAN
, под пунктом Name;
введите ip-tv
. Затем под пунктом Interface;
в правой колонке нажмите на Port Internet;
, далее нажимаем кнопку Add

Настройка IP-TV на роутере D-Link DIR-100 D1

Во вкладке VLAN LIST;
появится раздел, как показано на скриншоте ниже.

Настройка IP-TV на роутере D-Link DIR-100 D1

Далее во вкладке VLAN SETTINGS;
последовательно под пунктом Role;
выберите WAN
, под пунктом Name;
введите LAN
. Затем под пунктом Interface;
в правой колонке нажмите на Port;
, который будет использован под интернет.

Далее нажимаем кнопку Add

Настройка IP-TV на роутере D-Link DIR-100 D1

На скриншоте ниже под интернет выделены Port 1;, Port 2; и Port 3;. Внимание!!! Данные порты будут использоваться под интернет.

Настройка IP-TV на роутере D-Link DIR-100 D1

Далее нажмите Save Settings;
и дождитесь, пока устройство перезагрузится.

Настройка роутера D-Link DIR-100

Сетевое оборудование компании D-Link прочно заняло нишу надёжных и недорогих устройств для домашнего использования. Маршрутизатор DIR-100 – одно из таких решений. Его функциональность не так уж и богата – нет даже Wi-Fi – однако всё зависит от прошивки: рассматриваемое устройство может работать как обычный домашний роутер, маршрутизатор Triple Play или как VLAN-коммутатор с соответствующей микропрограммой, которая без особого труда заменяется при необходимости. Естественно, всё это требует настройки, о чём и пойдёт речь далее.

Подготовка маршрутизатора к конфигурированию

Все роутеры, независимо от производителя и модели, требуют подготовительных мер перед непосредственно настройкой. Проделать нужно следующее:

  1. Выбрать подходящее местоположение. Поскольку рассматриваемый роутер не обладает возможностями беспроводных сетей, особой роли его размещение не играет – важно только отсутствие препятствий на пути кабелей соединения, а также обеспечение свободного доступа к устройству для обслуживания.
  2. Подключить маршрутизатор к питанию, кабелю провайдера и целевому компьютеру. Для этого воспользуйтесь соответствующими разъёмами на задней панели девайса – порты подключения и элементы управления отмечены разными цветами и подписаны, так что запутаться трудно.
  3. Проверить настройки протокола «TCP/IPv4»
    . Доступ к этой опции можно получить через свойства сетевого соединения операционной системы компьютера. Убедитесь, что настройки получения адресов установлены в автоматический. Они должны находиться в таком положении по умолчанию, но если это не так, измените необходимые параметры вручную.

    Подробнее: Подключение и настройка локальной сети на Windows 7

На этом подготовительный этап окончен, и можем переходить к собственно конфигурированию девайса.

Установка параметров маршрутизатора

Все без исключения сетевые устройства настраиваются в специальном веб-приложении. Доступ к нему можно получить через браузер, в котором следует ввести специфичный адрес. Для D-Link DIR-100 он выглядит как http://192.168.0.1
. Кроме адреса потребуется также найти данные для авторизации. По умолчанию достаточно ввести слово admin
в поле логина и нажать Enter
, однако рекомендуем посмотреть наклейку на днище роутера и ознакомиться с точными данными для конкретно вашего экземпляра.

После входа в веб-конфигуратор можно переходить к настройке соединения с интернетом. В прошивке гаджета предусмотрена быстрая настройка, однако она нефункциональна на роутерном варианте прошивки, потому все параметры для интернета нужно устанавливать ручным способом.

Настройка интернета

На вкладке «Setup»
находятся опции настройки соединения с интернетом. Далее кликните по пункту «Internet Setup»
, расположенном в меню слева, затем нажмите на кнопку «Manual Internet Connection Setup»
. Устройство позволяет сконфигурировать подключения по стандартам PPPoE (статические и динамические IP-адреса), L2TP, а также PPTP типа VPN. Рассмотрим каждый.

Конфигурация PPPoE

PPPoE-соединение на рассматриваемом роутере настраивается так:

  1. В выпадающем меню «My Internet Connection is»
    выберите «PPPoE»
    . Пользователям из России нужно выбирать пункт «Russian PPPoE (Dual Access)»
    .
  2. Опцию «Adress Mode»
    оставьте в положении «Dynamic PPPoE»
    — второй вариант выбирается только в случае, если у вас подключена услуга статического (иначе «белого» IP). При наличии статического IP его следует прописать в строке «IP Adress»
    .
  3. В строки «User Name»
    и «Password»
    вводим данные, необходимые для соединения – найти их можно в тексте договора с провайдером. Не забудьте повторно написать пароль в строке «Confirm Password»
    .
  4. Значение «MTU»
    зависит от провайдера – большинство из них в постсоветском пространстве использует 1472
    и 1492
    . Многие провайдеры также требуют клонирования MAC-адреса – проделать это можно нажатием на кнопку «Duplicate MAC»
    .
  5. Нажимайте «Save Settings»
    и перезагрузите роутер кнопкой «Reboot»
    слева.

L2TP

Для подключения L2TP проделайте следующее:

  1. Пункт «My Internet Connection is»
    установите как «L2TP»
    .
  2. В строке «Server/IP name»
    пропишите VPN-сервер, предоставленный провайдером.
  3. Далее впишите логин и пароль в соответствующих строках — последний повторите в поле «L2TP Confirm Password»
    .
  4. Значение «MTU»
    установите как 1460
    , после чего сохраняйте настройки и перезагрузите роутер.

PPTP

Подключение по типу PPTP настраивается по такому алгоритму:

  1. Выберите соединение «PPTP»
    в меню «My Internet Connection is:»
    .
  2. Подключения PPTP в странах СНГ бывают только со статическим адресом, поэтому выберите «Static IP»
    . Далее в поля «IP Address»
    , «Subnet Mask»
    , «Gateway»
    , и «DNS»
    введите адрес, маску подсети, шлюз и DNS-сервер соответственно – эта информация должна присутствовать в тексте договора или выдаваться провайдером по требованию.
  3. В строке «Server IP/Name»
    впишите VPN-сервер вашего провайдера.
  4. Как и в случае с остальными типами подключений, введите данные для авторизации на сервере провайдера в соответствующих строках. Пароль опять-таки нужно повторить. Опции «Encryption»
    и «Maximum Idle Time»
    лучше оставить по умолчанию.
  5. Данные MTU зависят от провайдера, а опцию «Connect mode»
    установите в положение «Always-On»
    . Сохраняйте введённые параметры и перезагружайте роутер.

На этом настройка основных возможностей D-Link DIR-100 завершена – теперь роутер должен без проблем подключаться к интернету.

Настройка локальной сети

В силу особенностей рассматриваемого маршрутизатора для корректной работы локальной сети потребуется дополнительная настройка. Действуйте по такому алгоритму:

  1. Перейдите на вкладку «Setup»
    и кликните по варианту «LAN Setup»
    .
  2. В блоке «Router Settings»
    поставьте галочку напротив опции «Enable DNS Relay»
    .
  3. Далее найдите и активируйте таким же способом параметр «Enable DHCP Server»
    .
  4. Нажмите «Save settings
    » для сохранения параметров.

После этих действий LAN-сеть будет функционировать в штатном режиме.

Настройка IPTV

Все варианты прошивок рассматриваемого устройства «из коробки» поддерживают опцию интернет-телевидения – её надо просто активировать вот таким методом:

  1. Откройте вкладку «Advanced»
    и кликните по варианту «Advanced Network»
    .
  2. Отметьте пункт «Enable multicast streams»
    и сохраняйте введённые параметры.

После этой манипуляции IPTV должно функционировать без проблем.

Настройка Triple Play

Triple Play – это функция, которая позволяет передавать данные интернета, интернет-телевидения и IP-телефонии через один кабель. В этом режиме устройство одновременно работает как роутер и свитч: приставки IP-телевидения и VoIP-станции нужно подключать к LAN-портам 1 и 2, а настраивать маршрутизацию – через порты 3 и 4.

Для использования Triple Play в DIR-100 должна быть установлена соответствующая прошивка (о том, как её можно установить, мы расскажем в другой раз). Настраивается данная функция следующим образом:

  1. Откройте веб-интерфейс конфигуратора и настройте соединение с интернетом по типу PPPoE – о том, как это делается, сказано выше.
  2. Перейдите на вкладку «Setup»
    и щёлкните по пункту меню «VLAN/Bridge Setup»
    .
  3. Первым делом отметьте вариант «Enable»
    в блоке «VLAN Settings»
    .
  4. Прокрутите страницу вниз до блока «VLAN List»
    . В меню «Profile»
    выберите любой отличный от «default»
    . Вернитесь к настройкам VLAN. В меню «Role»
    оставьте значение «WAN»
    . Точно так же назовите конфигурацию. Далее проверьте крайний правый список – убедитесь, что он находится в положении «untag»
    , после чего в соседнем меню выберите «Port INTERNET»
    и нажимайте кнопку с изображением двух стрелочек левее от него. Нажмите на кнопку «Add»
    внизу блока – в разделе сведений о соединении должна появиться новая запись.
  5. Теперь «Role»
    установите в положение «LAN»
    и дайте это же имя записи. Снова убедитесь, что установлен вариант «untag»
    и добавьте порты с 4 по 2, как и в предыдущем шаге. Снова нажмите кнопку «Add»
    и наблюдайте очередную запись.
  6. Теперь самая важная часть. В списке «Role»
    выставите «BRIDGE»
    , а назовите запись «IPTV»
    или «VoIP»
    в зависимости от того, какое устройство хотите подключить.
  7. Дальнейшие действия зависят от того, подключаете вы только интернет-телефонию или кабельное ТВ, либо же оба вместе. Для какого-то одного варианта потребуется добавить «Port_INTERNET»
    с атрибутом «tag»
    , затем установить «VID»
    как «397»
    и «802.1p»
    как «4»
    . После этого добавьте «port_1»
    или «port_2»
    с атрибутом «untag»
    и включите запись в лист профиля. Чтобы подключить сразу две дополнительные возможности, повторите вышеописанную операцию для каждой из них, но используйте разные порты – например, для кабельного ТВ порт 1, а для VoIP-станции порт 2.
  8. Нажмите «Save Settings»
    и дождитесь, пока роутер перезагрузится.

Если вы в точности следовали инструкции, устройство должно функционировать нормально.

Заключение

Подводя итог описанию настройки D-Link DIR-100 отметим, что данное устройство можно превратить в беспроводное путём подключения к нему подходящей точки доступа, но это уже тема для отдельного руководства.

Мы рады, что смогли помочь Вам в решении проблемы.
Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Помогла ли вам эта статья?

Ссылка на основную публикацию
Adblock
detector
